采用德國WIKA壓力表可靠、精準。
采用意大利百得或者利雅路燃氣燃燒器或低氮燃燒器。
超安全臥式爐膽結構，內置高效汽水分離裝置。
法國施耐德主電器。
液晶顯示控制器，可顯示運行狀態，故障報警，類型等參數。
燃氣蒸汽發生器500KG 1T 可免報檢；
可選全預混表面燃燒器（低氮30MG）；可選西門子PLC控制器+液晶觸摸屏，可選RO純水款，遠程啟停，故障輸出功能。
免報檢燃油（氣）蒸汽熱能機500kg
- 產品分類：低氮燃氣蒸汽熱能機
- 產品型號：WQ
- 產品規格：500
產品簡介：采用德國WIKA壓力表可靠、精準。采用意大利百得或者利雅路燃氣燃燒器或低氮燃燒器。超安全臥式爐膽結構，內置高效汽水分離裝置。法國施耐德主電器。
- 產品描述/參數
- 工藝流程/介紹
產品說明 /instructions
產品參數 /parameter
| 型 號 | WQ-500 | WQ-500LX | WQ-1000 | WQ-1000LX | ||
| 項 目 | 單位 | |||||
| 額定蒸發量 | Kg/h | 500 | 500 | 1000 | 1000 | |
| 額定工作壓力 | MPa | 0.8 | 0.8 | 0.8 | 0.8 | |
| 飽和蒸氣溫度 | ℃ | 174 | 174 | 174 | 174 | |
| 燃料耗量 | 天然氣 | Nm³/h | 38 | 38 | 75 | 75 |
| 液化氣 | Nm³/h | 15 | 15 | 30 | 30 | |
| 氮氧化物 | MG | 28 | ||||
| 水容積 | L | 29.8 | 29.8 | 單體29.8 | 單體29.8 | |
| 燃氣口徑 | DN | 40 | 40 | 40 | 40 | |
| a主汽閥口徑 | DN | 40 | 40 | 50 | 50 | |
| b安全閥泄放口徑 | DN | 50 | 50 | 50*2 | 50*2 | |
| d排污閥口徑 | DN | 25 | 25 | 25 | 25 | |
| c水箱進水口徑 | DN | 25 | 25 | 25 | 25 | |
| e煙囪口徑 | DN | 250 | 250 | 250 | 250 | |
| 外形尺寸 | L | mm | 3000 | 3000 | 3600 | 3600 |
| W | mm | 1450 | 1450 | 1800 | 1800 | |
| H | mm | 2200 | 2200 | 2200 | 2200 | |
| 重量 | kg | 1800 | 1800 | 2900 | 2900 | |
行業應用 /industry

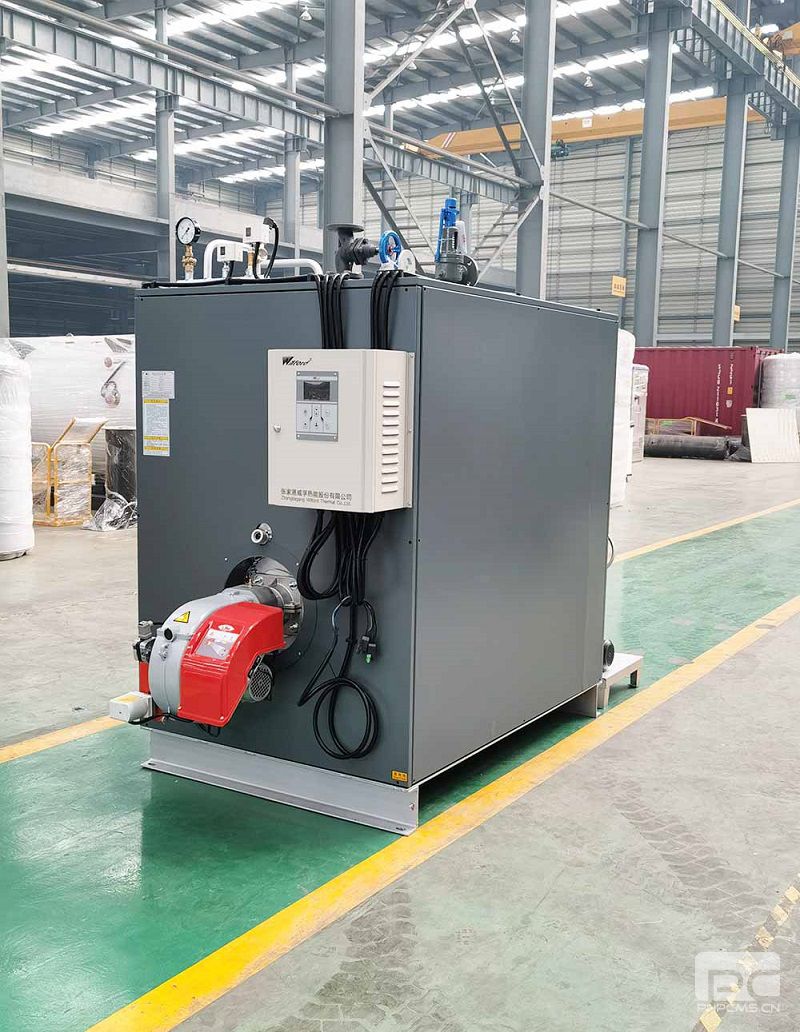

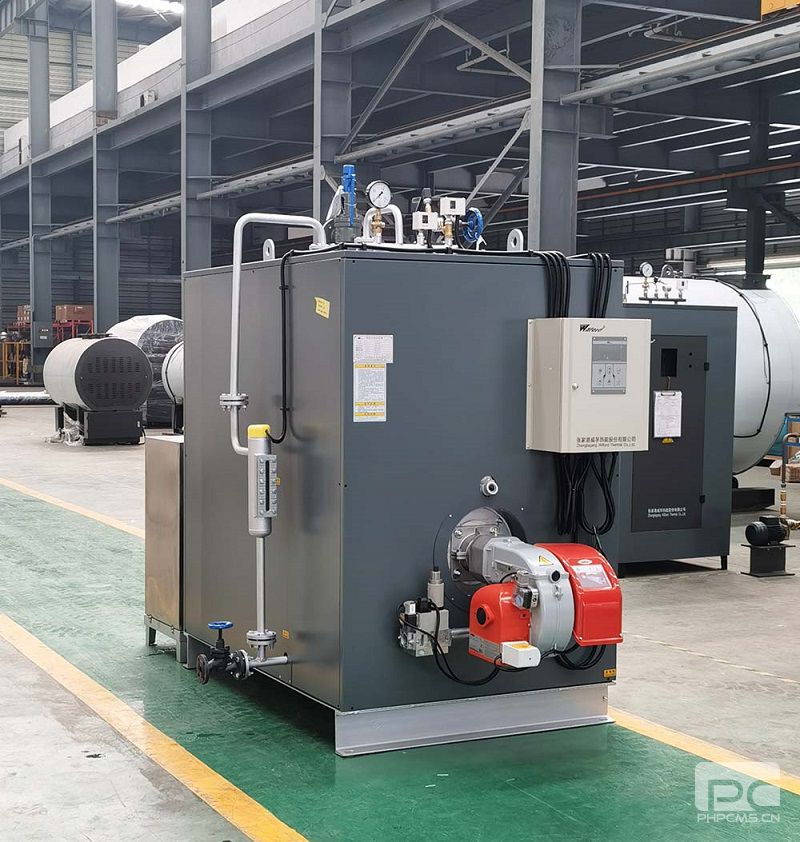

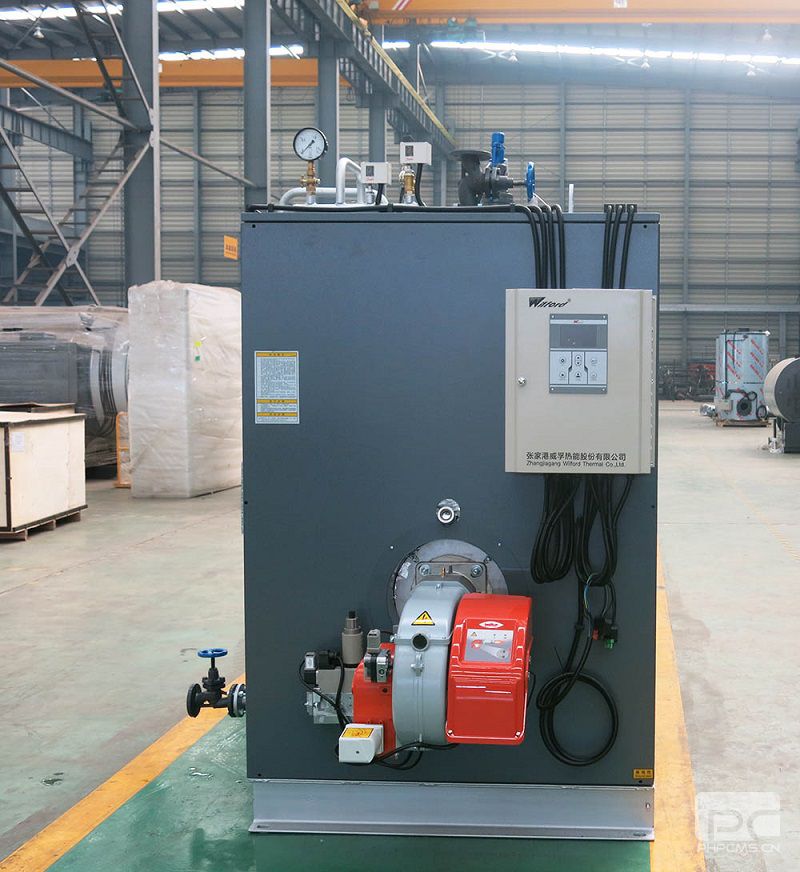

整體圖片 /Overall picture
產品系統圖 /System diagram

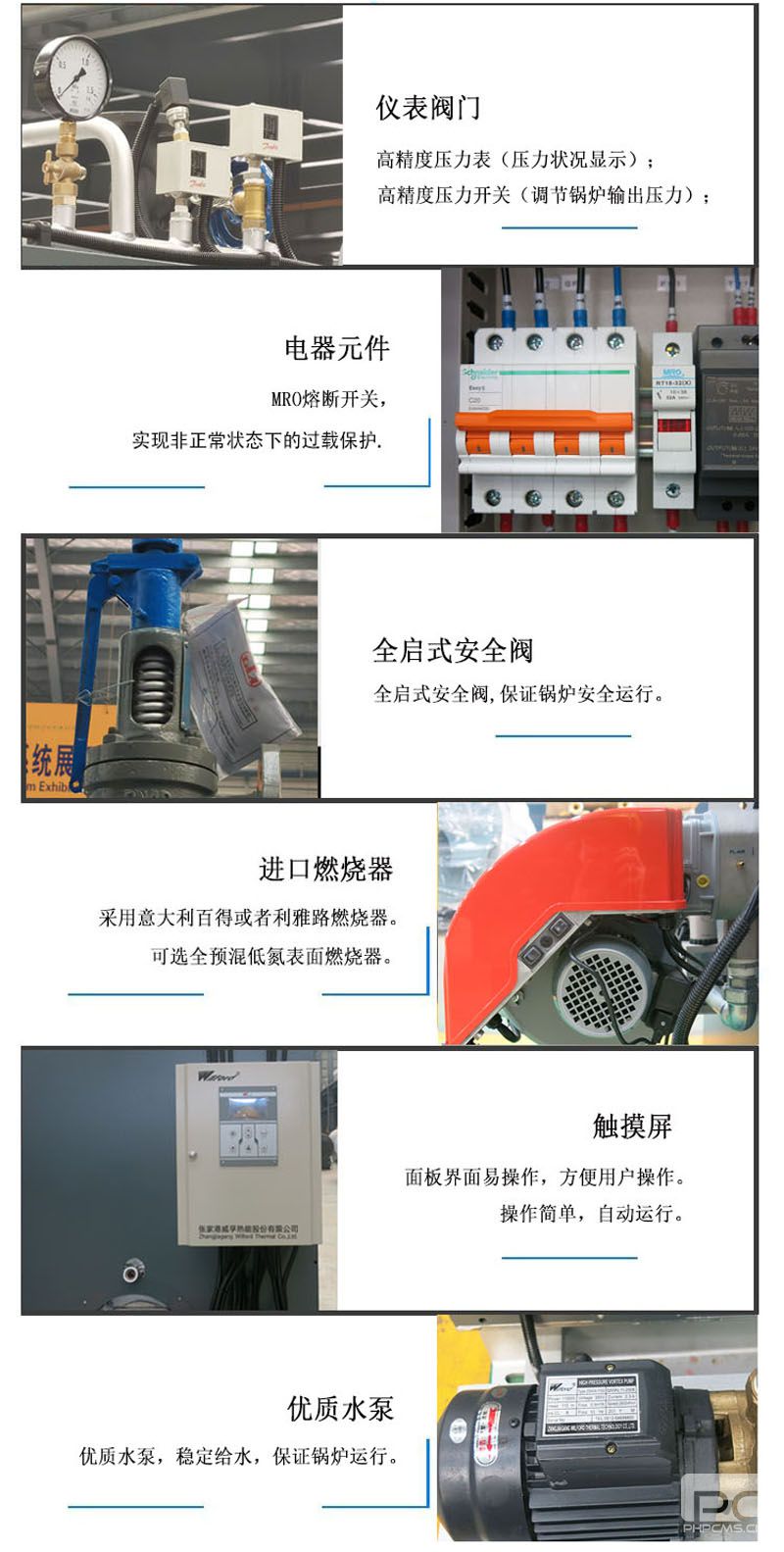

細節分析 /Detail analysis
工程案例 /Engineering cases
